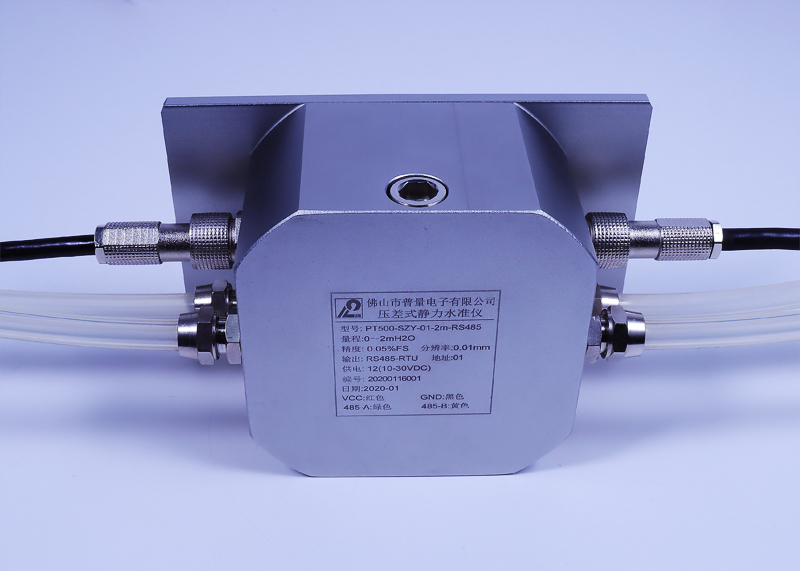

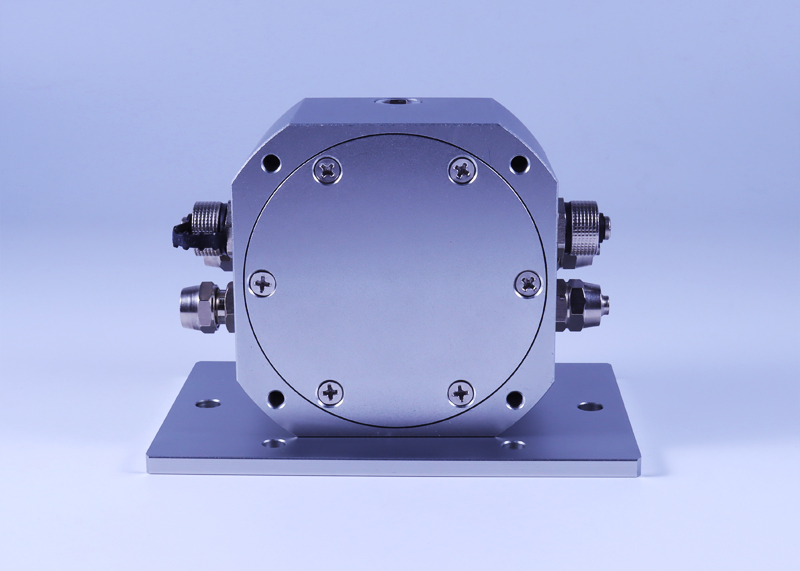

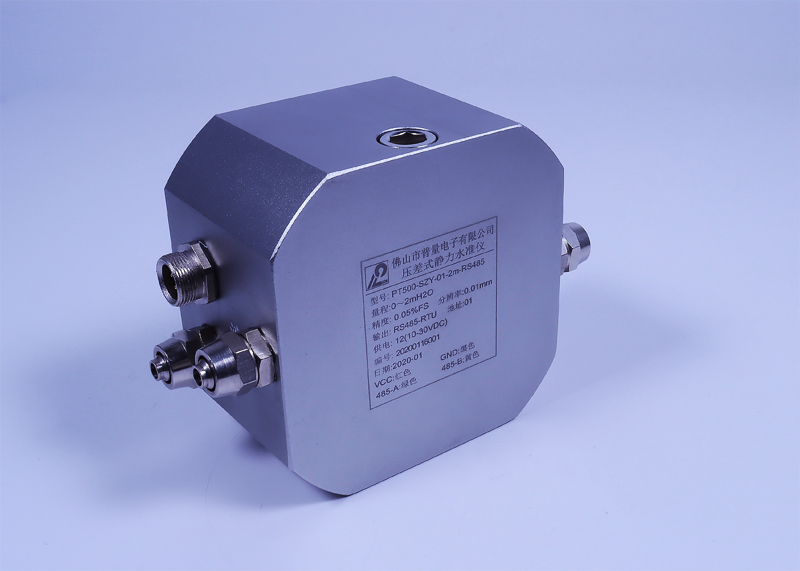

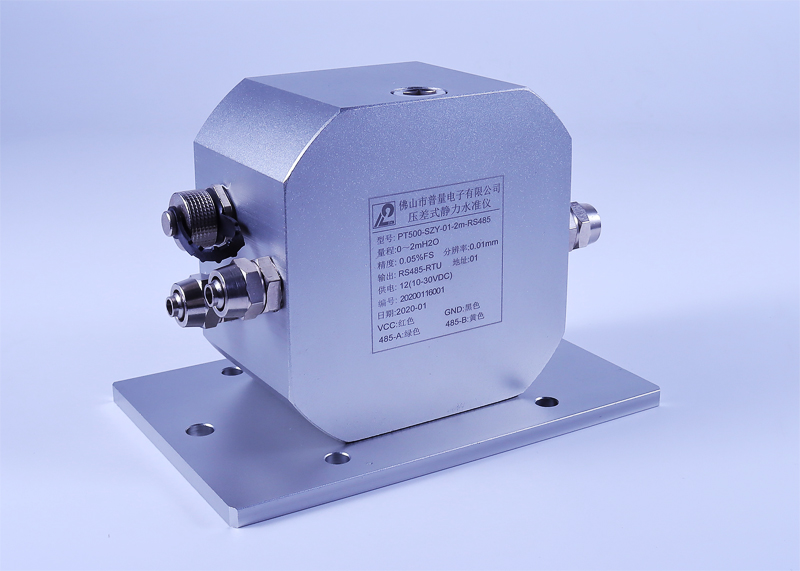

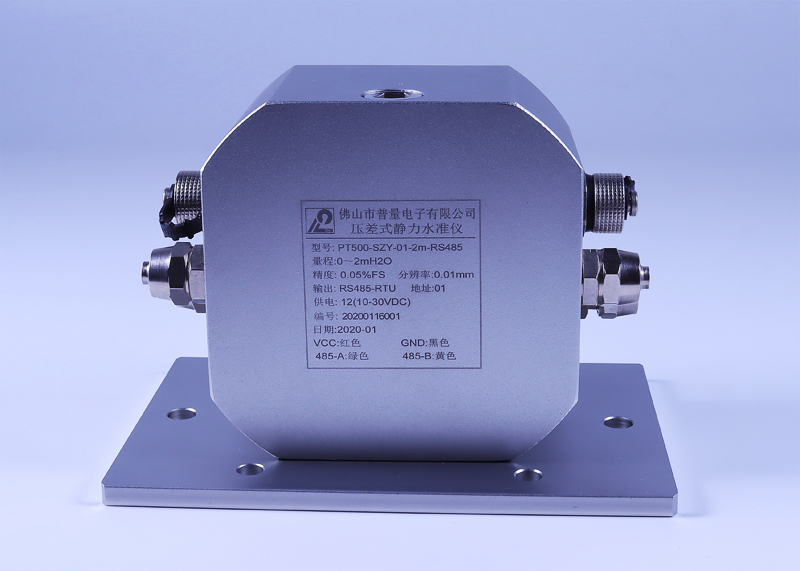

產品主件
1、進口精密壓力芯體體；
2、零點、滿度、溫度補償,數字集成放大板；
3、四芯防水電氣連接器；
4、快速液、氣接口；
5、航空級鋁合金氧化外殼；
6、排氣閥；
配件：
7、固定安排板；
8、基準液灌；
9、數量采集電箱；
10、總線電纜；
11、液體及氣體管道；
12、采集監控系統；
產品特性：
進口精密壓力芯體體；
零點、滿度、溫度補償,數字集成放大板；
防水、防雷結構設計；
數字信號RS485-RTU輸出；
分辨率高壓0.01mm；
航空級鋁合金氧化外殼；

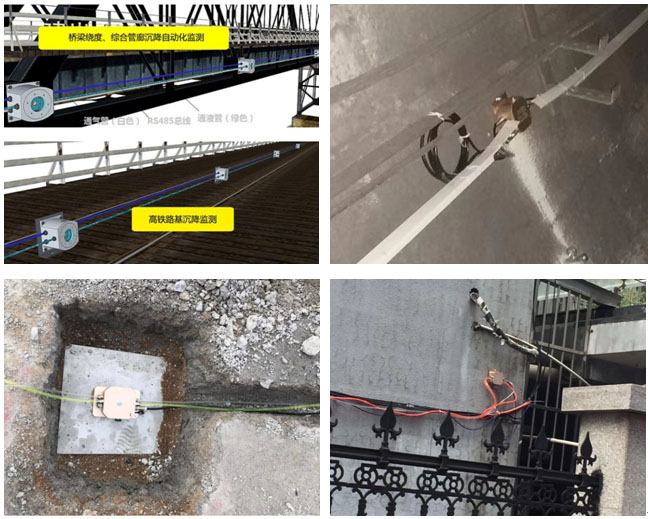

主要應用：
軌道交通路基沉降監測；
地鐵支撐墻沉降監測；
隧道上部山體及建筑物；
高速公路路基、邊坡沉降檢測；
橋墩、基坑沉降檢測；
核電站、大型水電站；
大壩及水利樞紐、高層建筑的基礎；

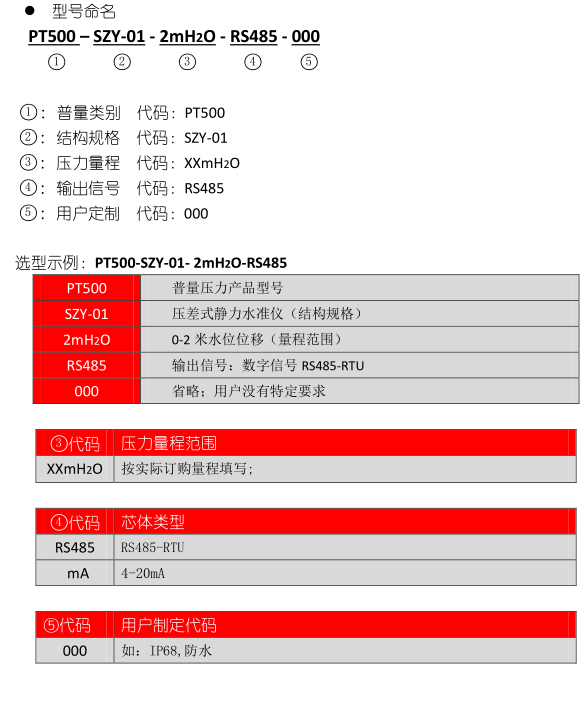

一、規格型號:
二、技術參數:
測量介質：液體
壓力形式：差壓
壓力量程：0～200mmH20, 0～1000mmH20 ,0～20mH20 (范圍內可定制)
溫度量程：-40~100℃
綜合精度：0.05～0.1%FS
分辯率：0.01mm
輸出信號：RS485-RTU；4～20mA
供電電壓：12V DC（7～30VDC）
絕緣阻抗：≥1000 MΩ/100VDC
補償溫度：-10～60℃（特殊溫區訂貨時注明,可定制補償負30℃超低溫）
介質溫度：-40～85℃
環境溫度：-40～80℃
儲存溫度：-40～85℃； 相對濕度：0～95% RH
響應時間：≤5mS
過載壓力：150%FS
破壞壓力：3倍量程(量程小于200MPa)；2倍量程(量程大于201MPa)
電氣連接：直接引線
防護等級：Ip67、IP68
連接電纜：四芯防水航空接插件
連接材料：航空鋁合金，氧化
過程連接導液管：Ф8mmPU管/導氣管: Ф8mmPU管/可定制

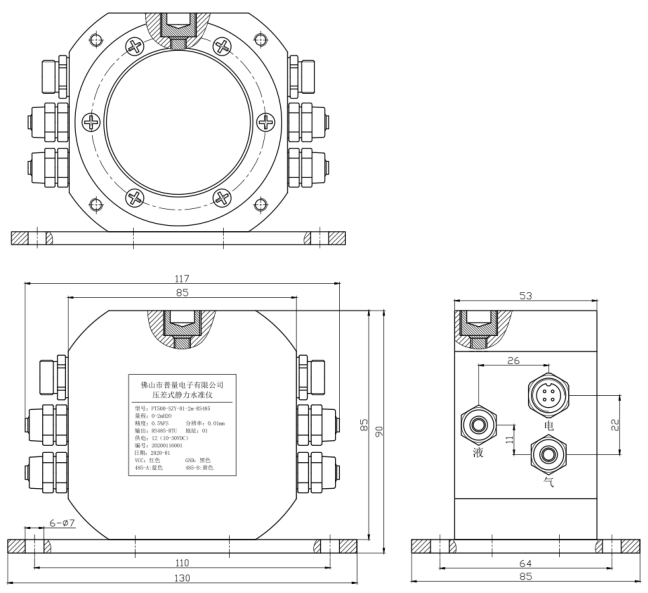

三、結構尺寸:

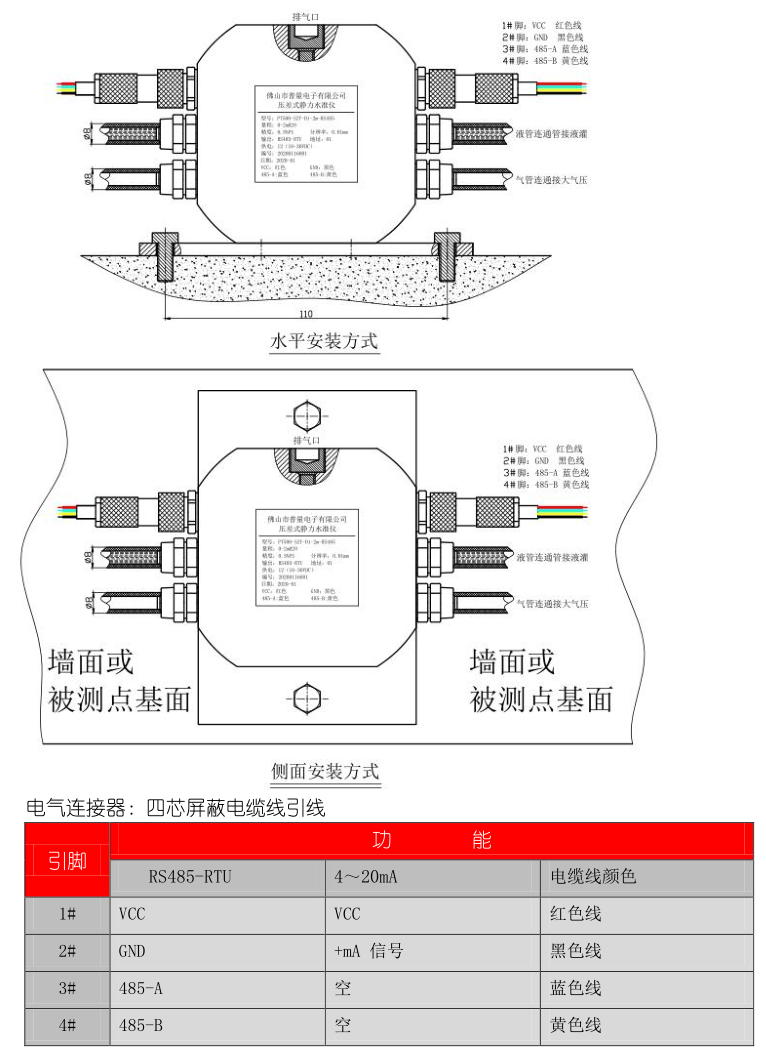

四、電氣連接安裝方式:

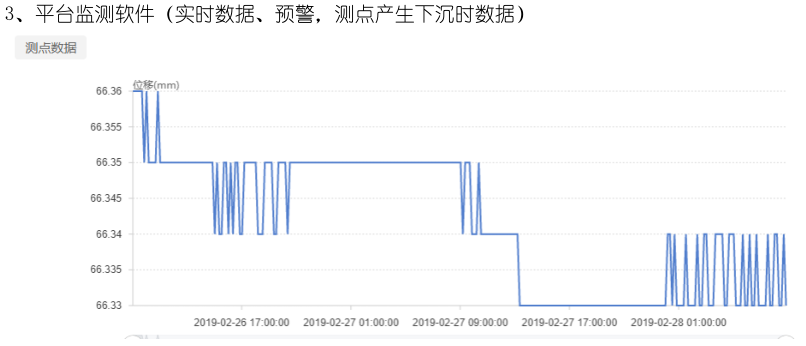

五、采集系統:

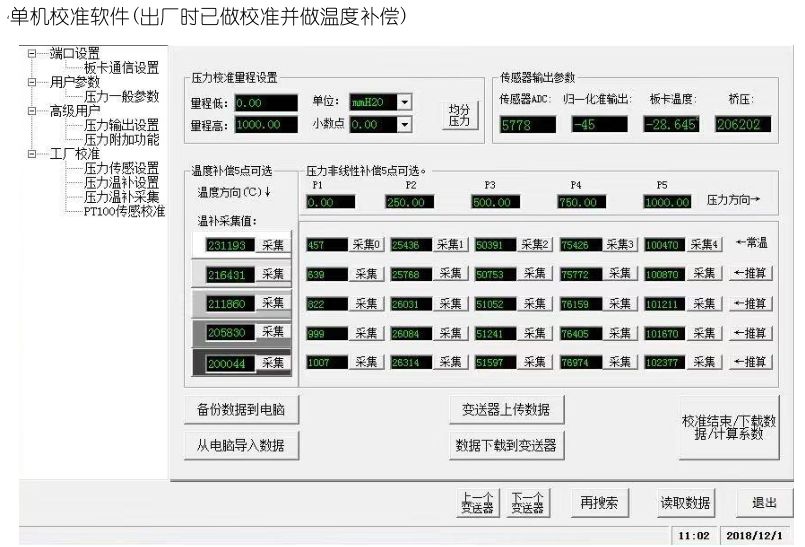

六、標定軟件:

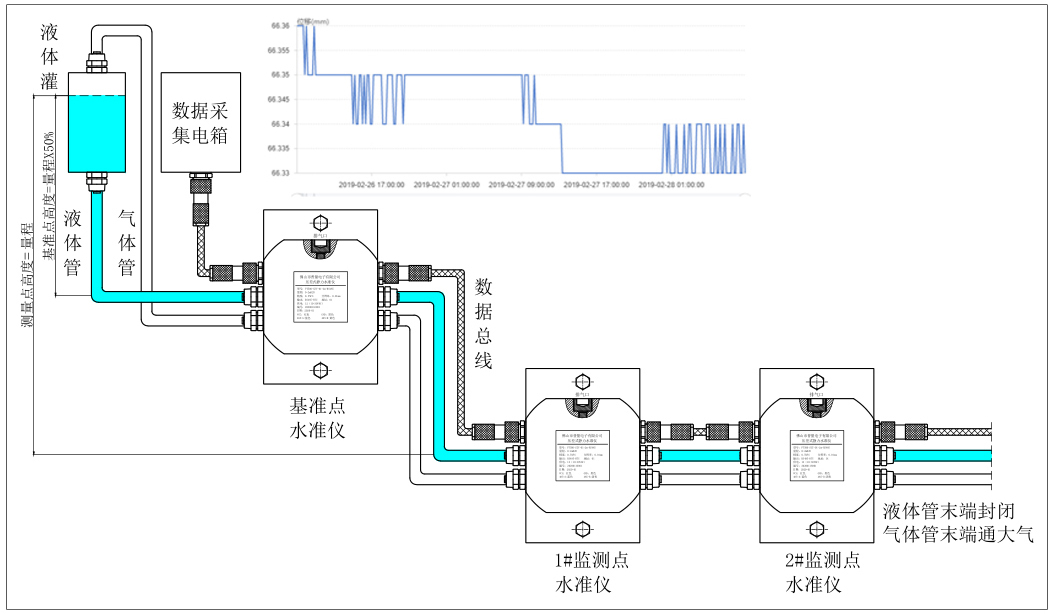

七、多點監控系統安裝:
計算方法
1)靜力水準儀基準點液位變化量△Hj(mm)可按下列公式計算:
△Hj=Kj(Fj-Foj)
在此: Kj- 靜力水準儀基準點的傳感器系數(m0/F):
Fj-靜力水準儀基準點的實時測量值(F);
Foj-靜力水準儀基準點的初始讀數(F)。
2)靜力水準儀觀測點液位變化量△Hx (mm)可按下列公式計算:
△Hx=Kx (Fox- -Fx)
在此: Kx-靜力水準儀觀測點的傳感器系數(mm/F):
Fox-靜力水準儀觀測 點的初始讀數(F);
Fx-靜力水準儀觀測點的實時測量值(F)。
3)各觀測點沉降或升高的變化量△H (mm)可按下列公式計算:
△lH=△Hx+△Hj
=Kx(Fox- -Fx) +Kj(Fj- -Foj)
注:△H為負值時表示沉降量，△H為正值時表示升高量。
通信協議
一.概述:
本協議遵守MODBUS通信協議,采用協議中的子集RTU方式，RS485半雙工工作方式。
二.串行數據格式:
串口設置:無/奇/偶校驗,8位數據,1位停止位.
舉例:9600,N,8,1 含義:9600bps,無校驗,8位數據位,1位停位.
本變送器支持的串口波特率為:
1200,2400,4800,9600,19200,38400,57600,115200
CRC校驗的多項式:0xA001.
通信協議可以傳輸有符號整形數，也可以傳輸浮點類型數據。
三.通信格式:
有符號整形數輸出：
A.發送讀命令格式:
|
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據個數(H) |
數據個數(L) |
CRC16 (L) |
CRC16 (H) |
|
0X01 |
0X03 |
0X00 |
0X00 |
0X00 |
0X01 |
0X84 |
0X0A |
B.返回讀數據格式:舉例
|
地址 |
功能碼 |
數據長度 |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
|
0X01 |
0X03 |
0X02 |
0X00 |
0X01 |
0X79 |
0X84 |
2.寫命令格式(06功能碼)舉例
|
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
|
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
B.返回讀數據格式:舉例
|
地址 |
功能碼 |
數據起始(H) |
數據起始(L) |
數據 (H) |
數據 (L) |
CRC16 (L) |
CRC16 (H) |
|
0X01 |
0X06 |
0X00 |
0X00 |
0X00 |
0X02 |
0X08 |
0X0B |
3.異常應答返回
|
地址 |
功能碼 |
異常碼 |
CRC16 (L) |
CRC16 (H) |
|
0X01 |
0X80+功能碼 |
0x01(非法功能) 0x02( 非法數據地址) 0x03(非法數據 |
|
|
整形數支持的命令及命令和數據意義:
|
功能碼 |
數據偏移 (10進制) |
數據個數 |
字節 |
數據范圍 |
指令意義 |
||||||||
|
0x03功能碼讀取數據 |
|||||||||||||
|
整形數讀取范圍 |
|||||||||||||
|
0x03 |
0 |
1 |
2 |
1-255 |
讀取從機地址 |
||||||||
|
0x03 |
1 |
1 |
2 |
0-1200 1-2400 2-4800 3-9600 4-19200 5-38400 6-57600 7-115200 |
波特率讀取 |
||||||||
|
0x03 |
2 |
1 |
2 |
0- 無校驗 1- ODD 2- EVEN |
0- 無校驗 1- 奇數校驗 2- 偶數校驗 |
||||||||
|
0x03 |
3 |
1 |
2 |
0- Kpa 1- Mpa 2- Ma 3- % 4- Inh2o 5- Fth2o 6- MmH2O 7- MmHg 8- PSI 9- Bar 10- Mbar 11- Kg/cm2 12- Pa 13- Torr 14- Atm 15- 空 16- M 17- Cm 18- Mm 19- inHg 20- mHg 21- Mh2O 22- ℃ |
壓力單位 |
||||||||
|
0x03 |
4 |
1 |
2 |
0-#### 1-###.# 2-##.## 3-#.### 4-#.#### |
小數點分別代表0-4位小數點，小數點位置可以調整顯示的分辨率。 |
||||||||
|
0X03 |
5 |
1 |
2 |
0-30 |
濾波系數 |
||||||||
|
0x03 |
6 |
|
|
|
|
||||||||
|
整形數據用戶需要的列舉完畢 |
|||||||||||||
|
浮點數讀取范圍 |
|||||||||||||
|
功能碼(16進制） |
偏移地址 (10進制） |
字?jǐn)?shù) |
字節數 |
數據范圍 |
備注 |
||||||||
|
0x03 |
22-23 |
2 |
4 |
4字節浮點數 |
壓力測量值 |
||||||||
|
0x03 |
24-25 |
2 |
4 |
4字節浮點數 |
壓力主變量偏移值 |
||||||||
|
0x03 |
26-27 |
2 |
4 |
4字節浮點數 |
|
||||||||
|
0x03 |
28-29 |
2 |
4 |
4字節浮點數 |
|
||||||||
|
0x03 |
30-31 |
2 |
4 |
4字節浮點數 |
|
||||||||
|
0x03 |
32-33 |
2 |
4 |
4字節浮點數 |
|
||||||||
|
0x03 |
38-39 |
2 |
4 |
4字節浮點數 |
PT100溫度測量值 |
||||||||
|
0x03 |
42-43 |
2 |
4 |
0-1.00000 |
壓力主變量增益系數 |
||||||||
|
0x03 |
166-167 |
2 |
4 |
4字節浮點數 |
壓力零點清零值 |
||||||||
|
0x03 |
217-218 |
2 |
4 |
4字節浮點數 |
溫度零位偏移值 |
||||||||
|
0x03 |
219-220 |
2 |
4 |
4字節浮點數 |
溫度靈敏度增益值 |
||||||||
|
以上是浮點數讀取數據的范圍 |
|||||||||||||
|
|
|||||||||||||
|
0x06功能碼寫數據 |
|||||||||||||
|
0x06/0x10 |
0 |
1 |
2 |
1-255 |
改寫從機地址 |
||||||||
|
0x06/0x10 |
1 |
1 |
2 |
0-1200 1-2400 2-4800 3-9600 4-19200 5-38400 6-57600 7-115200 |
修改波特率 |
||||||||
|
0x06/0x10 |
2 |
1 |
2 |
0- 無校驗 1- ODD 2- EVEN |
修改通信校驗方式 |
||||||||
|
0x06/0x10 |
24-25 |
2 |
4 |
4字節浮點數 |
零位偏移值.壓力輸出值=校準測量值+零位偏移值 |
||||||||
|
0x06/0x10 |
166-167 |
2 |
4 |
4字節浮點數 |
壓力零位清零值 |
||||||||
|
0x06/0x10 |
217-218 |
2 |
4 |
4字節浮點數 |
溫度零位偏移值 |
||||||||
|
0x06/0x10 |
219-220 |
2 |
4 |
4字節浮點數 |
溫度靈敏度增益值 |
||||||||
|
保存 |
|||||||||||||
|
0x06 |
65535 |
1 |
2 |
0- 保存到用戶區 |
寫此地址為0則保存數據到用戶區，掉電保存。如果不發送掉電保存指令，則修改數據掉電會丟失。 |
||||||||
|
0x06 |
65533 |
1 |
2 |
密碼服務區 |
地址，校驗，波特率修改無需密碼，別的數據修改均要先寫入此地址數據0x1234才允許修改。 |
||||||||
|
0x06 |
65532 |
1 |
2 |
0-返回工廠校準狀態 |
用戶寫此地址為0即可恢復工廠數據，是全部數據恢復，不管是用戶設置數據還是校準數據均會恢復到工廠狀態。 |
||||||||
浮點數的傳輸請參考MODBUS-RTU協議中關于多字節浮點數傳輸?shù)囊?guī)定。
讀取壓力(液位)命令舉例：(hex)
Tx:01 03 00 16 00 02 25 CF
01從機地址,03功能碼,00 16偏移地址,00 02讀取的字?jǐn)?shù)。
Rx:01 03 04 BE 40 E6 12 15 A2
01從機地址，03功能碼，04字節數，BE 40 E6 12為IEE754的浮點數。
監控點安裝步驟
1)、安裝位置打孔
在需要固定線的位置（水管下）約 1.5m～2m 一個孔，道床需要布
設測點位置、結構沉降測點位置靜力水準儀支架位置、數據采集箱位置打孔。
一般鉆孔標準：隧道壁上的為 12mm、道床上的為 12mm、結構沉降測點的為 18mm、固定支架的位置根據碰撞螺栓的大小鉆孔。
2)、支架安裝
我公司每個靜力水準儀都配備一塊安裝板,安裝板具側面安裝跟水平安裝功能,看現場需求,用戶先將按裝板用螺栓固在PT500-SZY-01水準儀上,然后再在測點位置打孔。
3)、電線布設及安裝、水管連接
電線布設及安裝 電線應根據測點間距自己截成相應距離大于測點間距兩米以備不夠長，首先連接基準點的PT500-SZY-0靜力水準儀的測點再依次串聯連接各個測點在有測點處斷開接三通及傳感器數據線。
水管連接：水管連接跟電線連接相似，有一點不同的是在轉點處斷開連接。
在水管安裝在罐上時不好安裝需要自備開水燙街頭處 10 秒后再進行連接，在切水管時一定要把接口切齊否則漏水。
4)、水罐灌水及調平
水罐灌水需要自帶水泵跟水桶，留出一根管接到水泵上，依次進行灌水，灌水壓力不宜過大防止氣泡進入，水桶里保證一直有水，防止水泵吸 入空氣。
5)、數據采集箱安裝 數據采集箱裝在聯絡通道內，用膨脹螺栓固定在墻上。
